概述
粗糙度輪廓儀專為超精細尺寸測量而設計，適用于軸承行業、精密加工，汽配等行業的尺寸測量。它采用移動橋式結構，匯集了行業內的設計理念，以最完善的設計和的生產流程控制，確保機臺的精度和穩定性
基本參數
粗糙度輪廓儀 | |||||
型號 | X軸行程
| Z 軸高度行程 | Z1軸行程
| 承重
| |
YST-150CL | 100MM | 400MM | 20MM | 80 | |
精度解析度 | 0.1微米 | ||||
可檢測最小內孔 | 18毫米（最小可選配2㎜內孔針) | ||||
輪廓尺寸參數
| 高度：±（1.5+|0.08H|）μm | ||||
圓?。?plusmn;（1.2+R/10）μm | |||||
角度：±1′ | |||||
直線度：1.0μm/100mm | |||||
全量程分辨率0.1微米 | |||||
測量力：10mN～30mN（可手動調整） | |||||
H表示測量高度，R為測量半徑 以毫米為單位
| |||||
粗糙度技術參數 | 線性精度 | ≤±5% | |||
殘值噪聲 | ≤0.005μm | ||||
重復穩定性 | 試值3% | ||||
截止波長 | 0.025、0.08、0.25、0.8、2.5、8mm | ||||
評定長度 | λcX1、2、3、4、5、不限 | ||||
傳感器 | 類型 | 數字光柵 | |||
分辨率 | 0.1μm | ||||
爬坡角度 | 上升77度 下降87度 | ||||
粗糙度評定參數 | Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△qsd、Rk、Rpk、Rvk、Rpc、Rmr | ||||
波紋度分析參數 | Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、 Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
| ||||
原始輪廓分析參數 | Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、 | ||||
測量速度 | 0.02～20mm/s | ||||
工作環境
| 溫度：20℃±5℃ 溫度變化：<3℃/hr 濕度：30～80%不可結露 | ||||
振動：＜0.002g，＜15Hz | |||||
電源電壓： 220V±10% 必須接地，小于10V。 頻率： 50Hz 功率： 930W | |||||
儀器特點
※1.四軸采用霍爾搖桿控制，使人員操作更方便快捷
※2.測針可以自動接觸產品，減少測針損壞（可選配雙針）
※3.具有CNC功能，設置指令，做成程序，在重復大批量分析具有復雜尺寸的工件 時，可以大大減少操作員的工作量，提高效率。
※4.可以導入 導出2維的CAD圖紙，和實測結果進行比對，設置好公差后，分析實測結果和理論設計值的偏差是否合格

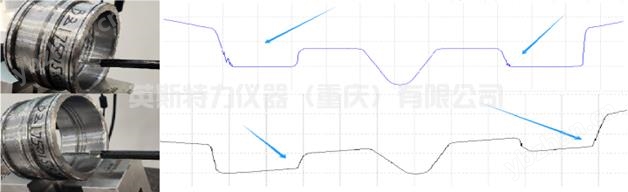

※5. 在測量當中由于測針是有角度的，對于平行的溝槽邊可做到分次測量，再進行形狀合成測量?
合成后可以同時顯示以及測量
※6.報表可導出PDF，Word、Excel等等多種格式
※7.可以測量特殊的零件，例如滾珠絲桿雙圓弧的分析、非球面透鏡形狀（選配）的分析等
軟件系統界面如圖所示
SPMI智能測控測量軟件 可自由匹配支持多
系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。
1） 菜單/工具欄：見菜單和工具欄部分相應內容。
2） 狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。
3） 系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。
3、打印報告
零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式
輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。
也可以單獨打印粗糙度數據。
此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！
主要配置清單
機 械 部 分 | 高密度濟南青大理石工作臺面 | 底座 立柱均采用00級高密度大理石結構 |
大理石精密上下滑動導軌： | MI研磨級高精密導軌 | |
電動立柱系統 | 中國臺灣上銀P級直線導軌 | |
進口光柵傳感器 | 進口高精分辨率數字光柵 | |
附 件 工 裝 | 大角度調整工作臺 | 正傾：≥60° 負傾：≥60° 水平調整系統 Y向調整：±20mm |
精密可調平口鉗 | 規格號：DX3 鉗口寬 50 鉗口深 25 開口度 60 調整角度 0-45° | |
測 針 測 桿 | 硬質合金馬蹄形斜測針1根 | Φ2*18*12°*0.025mm |
硬質合金粗糙度測針1根 | Φ2*8*50°*0.005mm | |
碳纖維測桿2根 | Φ6*195mm | |
校 準 部 件 | 標準高度塊2個 | 5MM+10MM |
標準球1個 | R6 | |
粗糙度標準件一個 | Ra3.0 | |
電 器 及 附 加 部 分 | 聯想計算機 | GT-604工控機GT-H110/I5-6500處理器/8G工業內存/256G 工業SSD 300W工業寬壓電源110-220V/USB鍵鼠套裝/21.5寸顯示器 |
打印機 | 日本惠普彩色打印機 | |
出廠合格證
| 出廠校驗報告 校驗合格
| |
軟件優盤
| 軟件備份優盤
| |
保修說明書
| 標準 | |
軟件操作說明書 | 標準 |
設備外形尺寸
產品 | 包裝 | 總重量 (Wt.kg) | 體積 （CBM m3） | ||||||
Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
1278 | 698 | 1640 | 180 | 1378 | 798 | 1700 | 50 | 400 | 1.39 |
