德魯克新推出的 UPS4E 是一款堅固耐用、結構極其緊湊的回路校準器，可單手操作。UPS4E 體積小巧，可放在整套設備的頂部口袋中，是德魯克 “UPS ”系列的最新產品，是備受喜愛的 UPS-II 和 UPS-III 的后續產品。
UPS4E 取代了傳統的 UPS-III（和 UPS-II）環路校準器，是一款現代化、高性價比的設備，供貨周期具競爭力
UPS4E Druck 回路校驗儀
德魯克新推出的 UPS4E 是一款堅固耐用、結構極其緊湊的環路校準器，可單手操作。UPS4E 體積小巧，可放在整套設備的頂部口袋中，是德魯克 “UPS ”系列的最新產品，是備受喜愛的 UPS-II 和 UPS-III 的后續產品。
UPS4E 取代了傳統的 UPS-III（和 UPS-II）回路校準器，是一款現代化、高性價比的設備，供貨周期具競爭力。
UPS4E 是一種手持式設備，用于測試和校準工業控制系統中的電流回路。它可以提供、測量或模擬精確的電流（通常在 4-20 mA 范圍內），使技術人員能夠驗證傳感器、變送器和控制系統的性能。它還提供 24V 回路電源，是過程自動化環境中故障診斷和維護的工具。
UPS4E 采用的電氣校準技術，是一款可靠、經濟的回路校準器，具有易于讀取的顯示屏和簡單易用的省時功能，包括步進、量程和閥門檢查。

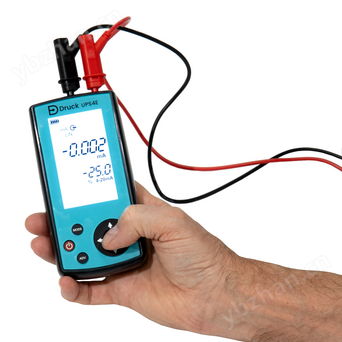

無論何種操作，UPS4E 都是單手操作的理想之選。UPS4E 采用快速啟動和使用設計，由 AA 電池供電。
UPS4E 功能與優點
UPS4E 系列 Druck 回路校驗儀 UPS4E 是一款堅固耐用、結構極為緊湊的回路校驗儀，可單手操作。它是對過程控制毫安回路和毫安設備進行回路測試/供電的重要工具。它非常適合儀器維護，具有易于閱讀的顯示屏和簡單易用的省時功能，包括步進、量程和閥門檢查。UPS4E 采用的電氣校準技術，是一款可靠、經濟的回路校準器。
功能和優點
0 至 24 mA 測量或信號源
精度為讀數的 0.01%+1 個計數
mA 和 % 雙讀數，線性或流量
階躍、量程間距檢查、閥測試、斜坡
30 VDC 測量和連續性檢查
100,000 個數據記錄點
內置 250 Ω 電阻器，支持 HART 操作
24 V 直流回路電源，帶 mA 測量或源模式
自動關機，節省電池壽命
使用 AA 電池供電
顯示屏
圖形顯示屏設計堅固，采用高對比度背光，日光下清晰可讀。設備顯示主要測量值和 FS 讀數的百分比。
測量或源 0 至 24 mA
在測量和源模式下均可使用內部 24V 回路供電，這在工廠停機時非常重要。在源模式下，電流由 UPS4E 主動控制。
在測量模式下，電流由被測外部設備控制。
同步 % 讀數
顯示 mA 以及 4 至 20 mA 或 0 至 20 mA 的百分比值。
步進/斜坡模式，閥門開度測試
線性測試中的快速步進和零點、滿量程調整。在閥門模式，能檢查閥門開度和測試開度值。
步進模式 | 0% | 25% | 50% | 75% | 100% |
4 - 20 mA 線性 | 4 | 8 | 12 | 16 | 20 |
4 - 20 mA 線性 | 0 | 5 | 10 | 15 | 20 |
4 - 20 mA 流量 | 4 | 5 | 8 | 13 | 20 |
4 - 20 mA 流量 | 0 | 1.25 | 5 | 11.25 | 20 |
4 - 20 mA滿度 | 4 | - | - | - | 20 |
4 - 20 mA滿度 | 0 | - | - | - | 20 |
4 - 20 mA閥門 | 3.8,4,4.2 | - | 12 | - | 19,20,21 |
4 - 20 mA閥門 | 0,0.2 | - | 10 | - | 19,20,21 |
UPS4E 規格
性能 | 量程 | 靈敏度 | 1 年精確度% RDG + 計數(1) |
外mA輸出 | 20 mA | 0.001 | 0.01% Rdg + 1 計數 |
24 mA | 0.001 | 0.01% Rdg + 2 計數 | |
外mA測量 | ±20 mA | 0.001 | 0.01% Rdg + 1 計數 |
±24 mA | 0.001 | 0.01% Rdg + 2 計數 | |
內mA輸出 | 20 mA | 0.001 | 0.01% Rdg + 1 計數 |
24 mA | 0.001 | 0.01% Rdg + 2 計數 | |
內mA測量 | 20 mA | 0.001 | 0.01% Rdg + 1 計數 |
24 mA | 0.001 | 0.01% Rdg + 2 計數 | |
V測量 | ±20 V | 0.001 | 0.01% Rdg + 1 計數 |
±30 V | 0.001 | 0.01% Rdg + 2 計數 |
(1) 精度包括溫度影響 10°C 至 30°C (50°F 至 86°F)。在上述范圍之外使用時，添加 0.003%/°C (0.015%/°F)
自動步進/斜坡模式輸出
輸出間隔1~599秒可調，完成回路、閥門設置和開度檢查。
“快速設置 ”輸出
允許使用按鍵將數值設置0.001 mA 以內。按住一個鍵可快速將輸出提升到下一個設定值。
此功能非常適合報警跳閘測試。
30 VDC 測量
用于電壓輸出儀器的回路診斷和維護。
數據記錄
能夠從主讀數通道記錄超過 100,000 個數據記錄點的數據。用戶可通過設置菜單手動激活，并通過顯示屏配置用戶設置的時間間隔。
數據文件可傳輸?shù)絺€(gè)人電腦，以便進一步分析。
其他功能
- 工業標準 AA 電池
- 支持最大 40 mA 500 ms 的浪涌電流
- 電池狀態指示器
- 信息屏幕顯示序列號、軟件版本和校準日期
- 受密碼保護的校準和固件更新。
技術參數： | |
內存 | 100,000 點數據記錄存儲器 |
工作溫度 | -10至50°C（14至122°F） |
儲存溫度 | -20至70°C（-4至158°F） |
防護等級 | IP54.防塵，防任何方向?yàn)R水 |
相對濕度 | 0 至 90% 相對濕度（非冷凝） |
沖擊和振動 | MIL-PRF-28800F CLASS 2 |
EMC | EN 61326-1:2013 |
電氣安全 | EN 61010-1:2010 EN 61010-2-030:2023 |
外殼材料 | 高抗沖擊 ABS |
回路電阻高 | 閃爍主讀數，指示出錯情況 |
超量程 | 在主讀數上閃爍"---"。 |
認證 | CE標志 |
顯示 | 尺寸：72.7 x 42.5 毫米（2.86 x 1.67 英寸）。 自定義分段顯示 |
尺寸（長 x 寬 x 高） | 安全區域：145mm X 73mm X 25mm |
重量 | 安全區域：300克，包括電池 |
電源 | 4x 1.5 V AA 型堿性電池 |
電池壽命 | >72小時（測量模式），>18小時（12mA輸出） |
自動關機 | 10分鐘（未進行任何按鍵操作） |
電池狀態 | 顯示 4 段電池符號 |
電氣接口 | 安全區域：2x鍍金4mm插孔 |
HART電阻 | 250 Ohm可選回路電阻，支持外部 HART 通信 |
連接 | USB-C 連接線，用于訪問數據日志和固件更新。 安全區域變體：設備可通過任何市售經認證的 USB 適配器供電。 |
UPS4E 回路校校驗儀訂購信息
UPS4E 隨附快速入門和安全指南、一組堿性電池、測試引線、USB連接線和校準證書。
訂購時請使用以下零件編號： | |
型號類型： | 描述 |
UPS4E | 安全區回路校校驗儀 |
UKAS 校準
我們還提供 UKAS 認可的校準服務，如有需要，請?jiān)谙掠唵螘r(shí)告知。
配件
請?jiān)谙掠唵螘r(shí)說明所需的任何配件。除非另有說明，否則 UPS4E 與下列附件兼容。
部件代碼 | 描述 |
IO-USB-C-CABLE | USB A-C 2m 連接線 |
IOUPS4E-CASE | UPS4E 便攜包 |
