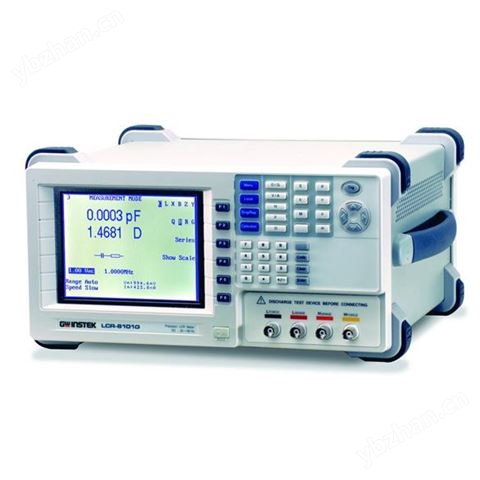

固緯LCR-8000系列數字電橋 LCR-8110G\LCR-8105G\LCR-8101G

返回列表頁

$固緯LCR-8000系列數字電橋 LCR-8110G\LCR-8105G\LCR-8101G$

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地珠海市

在線詢價收藏產品

聯系方式：查看聯系方式

更新時間：2025-05-01 09:18:45瀏覽次數：96次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  通用電子測試儀器

LCR測試儀

GPIB、?串?口、?以太網

射頻/微波信號發生器

矢量網絡分析儀

頻譜分析儀

示波器

交直流功率計

萬用表

毫伏表

信號波形發生器

源表

全部產品列表

暫無信息

珠海睿峰貿易有限公司

經營模式：其他

商鋪產品：272條

所在地區：廣東珠海市

詢價 給他留言

產品簡介

寬廣的測試頻率范圍20Hz~10MHz 0.1%基本精確度&6位解析度 DC電阻測量帶有被測元件電壓/電流監控的測量功能帶有判斷警報的PASS/FAIL測試功能超大LCD顯示屏和友好的用戶界面多步驟模式圖表模式選配：±200V偏壓盒（頻率到2MHz）標準RS-232C/GPIB接口

詳細介紹

LCR-8000G系列包含10MHz/5MHz/1MHz量測頻率機型，具有精確、多功能和高分辨率的特點，還包括DC電阻測量以及電壓/電流監測功能。多步驟測試功能可以在屏幕上進行帶有Pass/Fail判定提示的定制測量序列編程。每組編程包括30個測試步驟，每個步驟均可以設置測試參數和限制。多步驟操作下，原本繁瑣無趣的工作只需要按一下按鈕，就可以按步驟自動的執行。使用圖表模式功能，LCR-8000G將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律。這將使得分析阻抗的頻率或電壓特性時，其結果一目了然。GPIN和RS-232C標準接口，用于設備控制以及將測試結果顯示在PC上。LCR-8000G系列豐富的特點讓您的測試任務變得更加簡單而實用。

LCR-800系列電橋測試儀介紹及操作使用/v_show/id_XMjk1NjE0MTM2.html?spm=a2hzp.8253869.0.0

LCR測試儀LCR-8000G系列操作講解/v_show/id_XMjg5MjU4NTY4.html?spm=a2hzp.8253869.0.0

固緯電子LCR-8101G電橋測量小電感/v_show/id_XMjEwNjYyNDUy.html?spm=a2hzp.8253869.0.0

快速選型

型號	測試頻率	基本精度	圖表模式	多步驟模式	標配接口
LCR-8110G	20Hz-10MHz	±0.1%	YES	YES	RS-232/GPIB
LCR-8105G	20Hz-5MHz	±0.1%	YES	YES	RS-232/GPIB
LCR-8101G	20Hz-1MHz	±0.1%	YES	YES	RS-232/GPIB

詳細規格
型號	LCR-8110G	LCR-8105G	LCR-8101G
測試頻率
	20Hz ~ 10MHz, 5 位數, ±0.005%	20Hz ~ 5MHz, 5 位數, ±0.005%	20Hz ~ 1MHz, 5 位數, ±0.005%
輸出阻抗
	100Ω
基本準確度
	±0.1% (R, Z, X, G, Y, B, L, C)
測試速度
交流 (＞ 2kHz)	DC
(MAX): 75mS	(MAX): 30mS
快速(FAST): 150mS	快速(FAST): 60mS
中速(MEDIUM): 450mS	中速(MEDIUM): 120mS
慢速(SLOW): 600mS	慢速(SLOW): 900mS
測試信號電平
測試頻率	測試信號電平(rms)	步進	精度
≤3MHz	10mV~2V	1mV/10mV	2%±5mV
＞3MHz	10mV~1V	1mV/10mV	2%±5mV
短路電流
20mA
測量范圍
模式	測量范圍
R, Z, X	0.1mΩ ~ 100MΩ
G, Y, B	10nS ~ 1000S
L	0.1nH ~ 100kH
C	0.01pF ~ 1F
D	0.00001 ~ 9.9999
Q	0.1 ~ 9999.9
θ	-180° ~ +180°
Rdc	0.1mΩ ~ 100MΩ
測量參數
阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D),導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc)
串聯 / 并聯等效電路
C + R, C + D, C + Q, L + R, L + Q, L + D
串聯等效電路
X + R, X + D, X + Q
并聯等效電路
C + G, B + G, B + D, B + Q, B + R, L + G
向量測量組合
Z + Phase Angle, Y + Phase Angle
LCD顯示屏
320 x 240 點陣顯示
接口
RS-232, GPIB
電源
AC 115V ±10% / 230V ±10% (可選), 50/60Hz
尺寸&重量
330(寬) x 170(高) x 340(深)mm, 約5公斤
